Armaturanslutning LCS75
Snabb och enkel anslutning av IP-klassade armaturer med LCS75
När armaturen kommer färdigmonterad med en LCS75 behöver installatören på plats inte öppna armaturen för att installera den. Detta säkerställer att armaturen håller sin höga IP-klassning samtidigt som installationen går snabbt och enkelt.

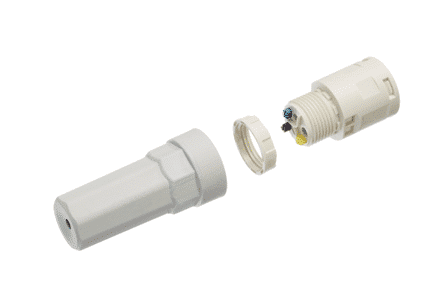

LCS75 består av tre delar; kontakten, kontramutter och ett täcklock. Det medföljande täcklocket har som standard ett förutstansat hål som passar kabeldiametrar på 7,5-12,5 mm för 2- och 3-pol samt 9-13,5 mm för 5-pol.

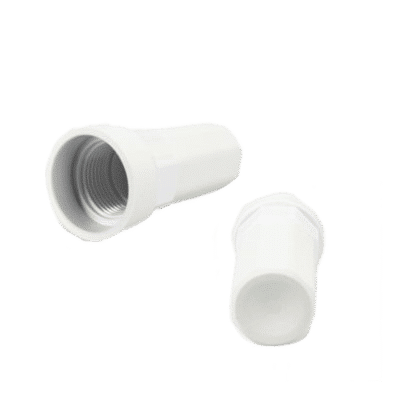

Har man annan kabeldiameter eller behöver ha kontakten helt täckt finns möjligheten att beställa kontakten med det slutna täcklocket direkt eller köpa till det slutna täcklocket som tillbehör.
För armaturtillverkare
Kontakten monteras i ett M20-hål för 2/3-pol och i ett M25-hål för 5-pol. Det finns två alternativa hålbilder för att undvika att kontakten roterar i chassit:
På insidan av armaturen har kontakten push-in anslutning med två anslutningar per pol för solida ledare på 0,5-2,5 mm2, avisoleringslängd 12mm.
För installatören
Vid montering av en armatur med LCS75 behöver man inte öppna armaturen för att ansluta kabeln. Detta minimerar installationstiden avsevärt men det garanterar också att IP-klassningen vidhålls.

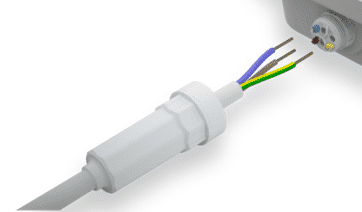

Man avlägsnar täcklocket från kontakten och trär det på kabeln. Kabeldiameter som fungerar med standardtäcklocket är 7,5-12,5 mm för 2- och 3-pol samt 9-13,5 mm för 5-pol.
- Avmatlingslängd:60mm (PE 69mm)
- Avisoleringslängd:17mm
- Ledare: solida och flertrådiga mellan 0,5-2,5 mm2
Solida ledare ansluts snabbt med push-in och med hjälp av tryckknappen ansluts flertrådiga ledare.
Informationsvideor
Produkt och installation
Installationsjämförelse LCS75 vs. Förskruvning
| Artikelkod | Benämning | Beskrivning |
|---|---|---|
| 300251 | LCS75/3-2 | Armaturanslutning 2-pol IP66 |
| 300252 | LCS75/3 | Armaturanslutning 3-pol IP66 |
| 300253 | ABK 75/ 3 | Slutet täcklock för LCS75/2-3 |
| 300447 | LCS75/3 ABK | Armaturanslutning 3-pol med Slutet täcklock IP66 |
| 300188 | LCS75/5 | Armaturanslutning 5-pol IP66 |
| 300189 | ABK75/5 | Slutet täcklock för LCS75/5 |
| 300431 | LCS75/5 ABK | Armaturanslutning 5-pol med Slutet täcklock IP66 |
